玻璃钢储罐的加强筋设计

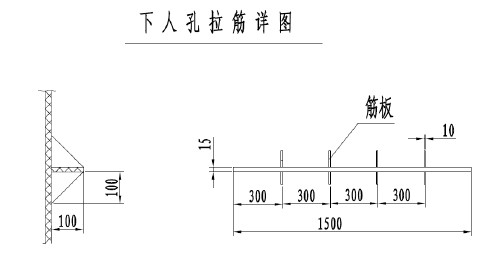

玻璃钢储罐的常压立式设备，下人孔装配补强区域或边缘经常出现裂纹，出现渗漏，造成质量事故，我们认为原因是管口开孔补强和罐壁本体的环向变形，差异比较大造成的，采用措施是当P×D≥250（P 为静液压（Mpa）；D 为容器直径（mm））时，下人孔处设计内拉筋，内拉筋的尺寸为：弧长L=3d（d 为人孔直径），厚度δ=15，H=100，来增加罐体人孔范围的环向刚度。此方法可以很好解决玻璃钢立式容器的下人孔装配部位的渗漏问题，加筋形式见下图：
